| 产品特性：高静压 | 是否进口：否 | 产地：北京 |
| 加工定制：否 | 品牌：布莱迪BLD | 型号：YCAN-100.AO |
| 订货号：双膜片高静压 | 货号：双膜片高静压 | 精度等级：1.6 |
| 最大工作压力：10Mpa | 外形尺寸：100mm | 适用范围：本仪表具有较高的耐压性能，并适合于在有腐蚀性的环境中 使用。 |
| 量程范围：16KPa、25KPa、40KPa⋯⋯600kPa kPa | 是否跨境货源：否 | 环境温度：-20～+60℃ |
布莱迪不锈钢耐震双膜片高静压差压表YCAN-100.AO液体灌液位#新闻资讯
1. 正常使用差压表必须配三阀组或五阀组以保护差压表正常工作。
2. 差压表和三阀组用两个索母紧固。索母和差压表接头密封面应加四氟垫片。
3. 装有三阀组的差压表在使用前必须把中间阀门打开，并把正压阀门和负压阀门打
开。（当 P+和 P- 任意的压力***入时，中间阀门能起到平衡差压表两腔体内的压
力的作用，以免打坏差压表。）
4. 当P+、P-的压力正常进入三阀组后，再关闭中间阀门使差压表正常工作。如差
压表表针有轻微离零属正常，只需把表针调到零位即可（注意必须用肥皂水检验所
有密封口是否泄露，如有泄露必须紧固。）

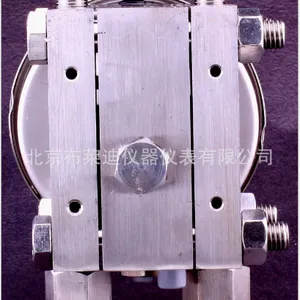

5. 差压表有后背板式安装（如图）和立管固定方法。（管卡子卡到管子上）。
布莱迪不锈钢耐震双膜片高静压差压表YCAN-100.AO液体灌液位#新闻资讯
技术参数 FOUNCTIONAL FEATURES
执行标准：Q/YG BBI009-2005 Executive standard: Q/YG BBI009-2005
精度：1.6%, 2.5% （高于0.1MPa 可选1.6级） Accuracy: 1.6%, 2.5%
表玻璃：双层安全玻璃 Window: laminated safe glass
指针：铝，黑色，可调零 Pointer: aluminium, black, zero adjustable
表头形式：外径 100，150 密闭型 干表 Case: DS100, 150 airtight type dry gauge
（充油YCAN 可选） (oil filled YCAN available)
防护等级：IP65 Protection: IP65
膜片材质：316L（负压膜片）316Ti（正压膜片） Diaphragm material: 316L（for negative pressure）
316Ti（for positive pressure）
过程连接：316 不锈钢 Process connection: 316
表壳材质：304 不锈钢 Case material: 304SS
机芯材质：304 不锈钢 Movement: stainless steel 304
防爆塞和充油塞材质：耐油橡胶 The material of blow out vent and filling plug：oil resistant rubber
布莱迪不锈钢耐震双膜片高静压差压表YCAN-100.AO液体灌液位#新闻资讯
静压：盘面满量程 Steady: full scale value
动压：0.7×满量程 Fluctuating: 0.7× FS
过压保护：双边耐压达到 10 MPa Overpressure protection: both ends support 10 MPa
使用温度：－ 20℃～60℃ Operate temperature: － 20℃～60℃
温度漂移：随介质温度每变化± 10℃， Thermal drift: ± 0.8% every ± 10℃ of media
指针指示位置漂移±0.8% temperature
仪表量程：16KPa、25KPa、40KPa⋯⋯600kPa Range: 16KPa、25KPa、40KPa⋯⋯600KPa
（见规格代码表） (detail in range table)
表连接：M20×1.5 G1/2” NPT1/2， Connection: M20×1.5 G1/2” NPT1/2，NPT1/4
NPT1/4 内螺纹（不配三阀组时）另外还 thread inside (without 3-way manifold)
可以做成长尾法兰连接、长尾螺纹连接、 or capillary connection, capillary threaded
隔膜长尾法兰连接（主要用于粘稠介质或 connection,diaphragm capillary
特殊材料膜片）。 flanged connection (mainly used inviscous medium or diaphragm in special materials).
表盘：铝，白地黑字 Dial: aluminium, white with black letters （表盘可以根据用户要求设计为非标形式） (can be made as required)
仪表应配三阀组或五阀组使用。 The instrument should be used with 3-way manifold group or 5-way manifold.
表壳充油: YCAN 充填硅油；YCA为干式
Oil filling: YCAN Silicon filled; type YCA is dry.
